План Крыши

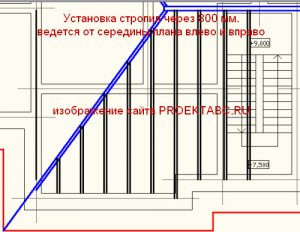

В этом уроке мы разберем, как составлять план кровли и план стропил в программе AutoCAD (2010). Согласно действующим нормам, план кровли обязательно должен составляться для зданий с внутреннем водостоком. Если водосток в здании внешний и здание не сложное, то такой чертеж не обязателен. Далее посмотрим, как чертить план кровли скатной и плоской крыши промышленного и общественного здания.

Как чертить план кровли

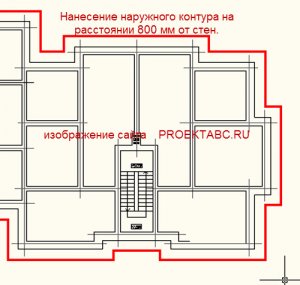

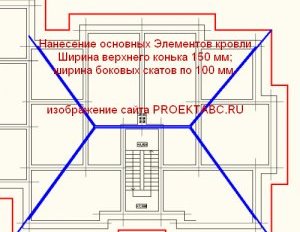

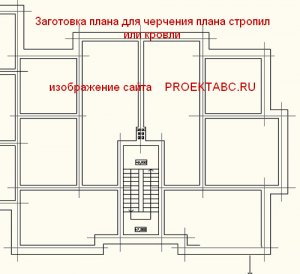

Общи сведения о построении чертежей планов крыши промышленных и общественных зданий: для построения чертежа план подразделяют на прямоугольники, согласно плану здания. Внутри прямоугольников наносят линии, которые будут обозначать коньки и ендовы – наружные и внутренние сопряжения скатов. Эти линии являются проекциями основных элементов стен, потому модель крыши лучше представит в объеме. Часть прямоугольников будет располагаться за пределами стен. Это обязательное условие к правильно выполненному плану кровли (крыши), так как они должны иметь свес.

План кровли скатной крыши отличается наличием большего числа линий-проекций коньков и ендов, так как скаты имеют большой уклон, кроме того, такие крыши часто делают сложной формы. План кровли плоской крыши часто ограничивается всего несколькими линиями.

3 правила вычерчивания плана крыши (кровли) скатной (плоской):

• пересечение двух скатов образует конек (ендову). Ее проекция на плане делит угол прямоугольники на равные части;
• если линии свесов параллельны, то линия конька будет им параллельна… ее проекция будет находиться в середине, если другое не определяет тип крыши (к примеру, если скаты не равны);
• когда в точке сходятся две линии пересечения, то через нее, скорее всего, будет проходить и третья.
