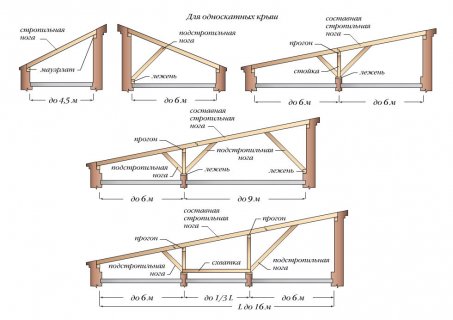

Виды односкатных стропильных

Стропила Крыши

На вальмовых крышах и крышах с ендовами необходимо устанавливать стропила направленные к углам стен (внешним или внутренним). Эти стропильные ноги называются диагональными или накосными. Диагональные стропила длиннее обычных, кроме того, на них опираются укороченные стропила скатов (стропильные полуноги), которые называются нарожниками. Поэтому накосные стропила, как правило, несут нагрузку примерно в полтора раза большую, чем обычные стропила. Длина диагональных стропил превышает стандартную длину досок, поэтому стропила делают спаренным. Спаривание накосной стропильной ноги решает сразу три задачи: во-первых, удвоенное сечение способно нести увеличенную нагрузку; во-вторых, сплачивание досок позволяет получить длинную неразрезную балку; в-третьих, спаривание стропил унифицирует типоразмер применяемых деталей. Сдваивание стропил позволяет применять для устройства накосных стропил те же доски, что и для обычных стропил. Иными словами, применение досок одной высоты для изготовления всех видов стропил упрощает конструктивные решения узлов крыши.

Для получения многопролетности под накосную ногу устанавливают одну или две опоры.Накосные стропила можно представить, как раздвоившийся и наклонившийся коньковый прогон. Сращивание досок по длине делают так, чтобы стыки получались на расстоянии 0, 15L (рис. 43) от центра опор, таким образом, длину досок для изготовления накосной стропильной ноги нужно подбирать в зависимости от длины пролетов, следовательно, от количества опор. Например, для вальмовой крыши нужно сделать накосную ногу длиной 10 м, для этого можно использовать доски длиной по 5, 5 м и установить одну опору посредине. Получим двухпролетную неразрезную балку. Однако расположение опоры под средней частью стропила не отвечает схеме приложенной к нему нагрузки, поэтому ее устанавливают на расстоянии 1/4 пролета от верха стропила. Тогда для десятиметрового стропила логичнее использовать доски 7 и 3 м.
